CameraQUARK 商品説明



CameraQUARKの検証結果メーカーサイトでは触れられていなかったことで事前にご説明した方が良いと思われることがありましたので以下にまとめました。

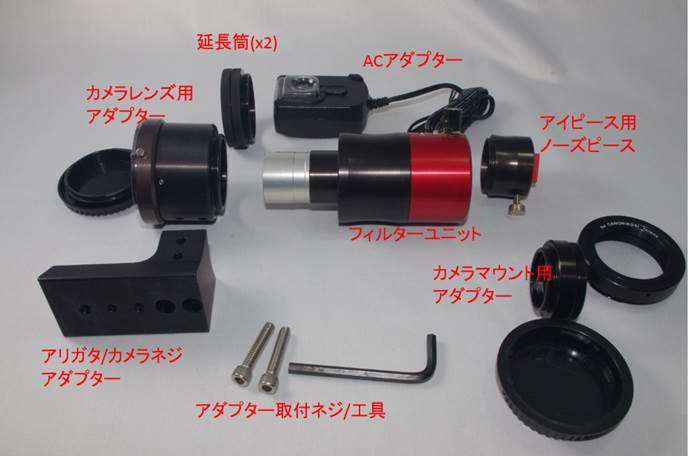

1)Camera QUARKの内容物


cid:image002.png@01D2733C.CF641380

パーツがバラバラに入っていますので、使う際には組み上げていただく必要があります

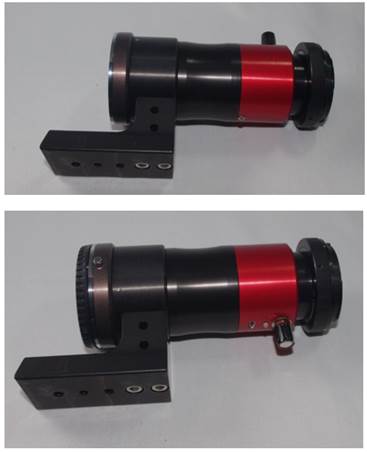

2)組み上げた状態

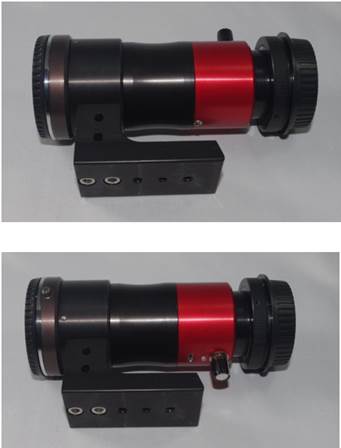

アリガタ、カメラネジアダプターの向きはフィルターの(下の写真の上下)二か所、アリガタの向きはレンズ側とカメラ側どちらにも装着可能です

cid:image001.png@01D27340.5D2B0F90cid:image003.png@01D27341.A1461980
最後の向きに装着した場合、USBコネクターがアリガタに干渉する場合があります
使用するコネクターによってはアダプターのネジ込み時に傷ついたり、ねじ込んでからUSBコネクターが差込めないものがあるかもしれません





3)使用可能なレンズ


cid:image004.png@01D27342.83AB19B0フィルターユニットは通常カメラレンズ用アダプターのマウント面よりほんの少し前に突き出します

従って使用するレンズはマウント後方への出っ張りが無いこと、もしくはフィルターユニットの先端と干渉しないだけの開口部を持つことが必要です

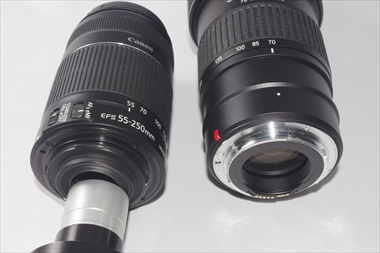

cid:image005.jpg@01D27343.9A4657B0cid:image006.jpg@01D27343.9A4657B0EFS 55-250mmF45.6キットレンズとタムロン70-200mmF2.8を並べて比較するとキットレンズはフィルターユニットとレンズ後端が干渉してしまいます



このような場合、付属している延長筒を使用して接続しますが、その場合、一眼レフカメラでは合焦しない場合があります
ASI174MM
などの太陽撮影用のCMOSカメラでは接続方法がいくつもあり、光路長の調整範囲も大きいので大抵の場合は合焦するようです。

またCamera QUARKには4.2倍バーローレンズが組み込まれています。合成F値が17以上になるようにレンズは解放でF4以上のもの、もしくはレンズの絞りをF4以上に設定する方法を使うなどの工夫が必要です






4)一眼レフでの太陽撮影

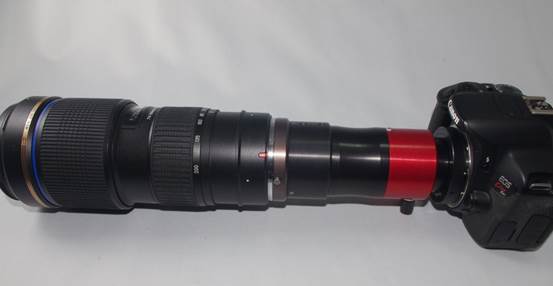

DayStar社の宣材写真などでは一眼レフを撮影用カメラにしているものがありますが、実際に一眼レフで撮影してみると驚くほど像がふやけます。
検品時に不良品かと思うぐらいでしたが、眼視やASI174MMではきちんと確認でしましたので、フィルターの問題ではないことがわかりました。
一般的には使われていないデジタル一眼レフがこのCamera QUARKによって使えるかのような印象を与えているかもしれないと感じています
実際はデジタル一眼の限界を超えるものではありません
また、アリミゾ金具で課題に固定した場合、一眼レフではカメラを回転させることができません。東西南北とセンサーの上下左右を合わせたい場合は架台側に別の仕組みを持たせなければいけません。場合によってはレンズの三脚座等の仕組みを活用した方が良いかもしれません
cid:image009.jpg@01D27354.D0015100
ZWO
CMOSカメラやDMKCCDカメラの場合は接続方法が色々あるのであまり気になりません

5)レンズとカメラの組合せについて


上記のことより、使用するカメラとレンズについての組合せはユーザー側で確認しながら使っていただくことになります
弊社では発送前の検品環境として、上記の70-200mmレンズ、カメラはASI174MMを基本としていく方針です

今後ユーザー様から使用環境を教えていただき、それを共有する形でユーザーや購入を検討している人々に提供できれば、と思っていますご協力をお願いいたします
コボーグでも試してみました。ASI174MMに対しては拡大率は大きすぎるのですが、そこそこシャープな像を結んでくれます。
ただ、カメラのズームレンズを使ってHα太陽像を拡大縮小しながら観察、観望できるのはこの商品ならではの楽しみ方だと感じています。




テスト風景

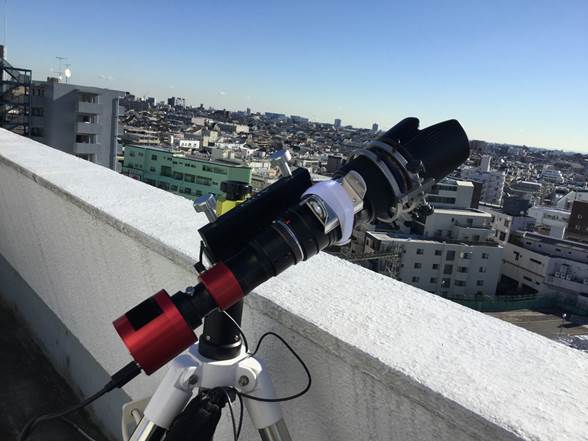

経緯台に装着してのテスト風景



CameraQUARK_利用



レンズ:Tamron 70-200 F2.8 F4

ピント微動:カメラレンズ用マイクロフォーカサー 105mm

http://hoshimiya.com/?pid=45637562



太陽ファインダー:EMC ソーラーファインダー

販売準備中

CameraQUARK_ファインダー

カメラ:ASI174MM-Cool ただし非冷却

http://hoshimiya.com/?pid=96151809





使用バッテリー:Anker PowerCore 26800mAh

https://www.amazon.co.jp/gp/product/B01JYL3IF4/ref=as_li_qf_sp_asin_tl?ie=UTF8&camp=247&creative=1211&creativeASIN=B01JYL3IF4&linkCode=as2&tag=mminamig-22



PC画面用日よけ:PC遮光シールド 太陽撮影用

http://hoshimiya.com/?pid=77980541

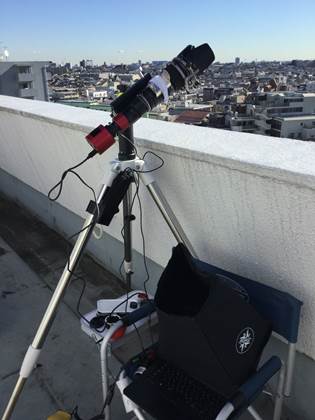

CameraQUARK_全景

PC画面の様子





CameraQUARK_ASI174画面





























70mm のとき撮影した太陽像                                                     200mmのときの太陽像



conv_114410_ZWO ASI174MM-Cool_Sun_20170117_g3_b3_ap77_Waveletconv_111939_ZWO ASI174MM-Cool_Sun_20170117_g3_b3_ap25_WaveLte
